滾筒輸送機/動力滾筒輸送機/滾筒輸送線/滾筒流水線（又稱輥筒輸送機）適用于各類箱、包、托盤等件貨的輸送，能夠輸送單件重量很大的物料，或承受較大的沖擊載荷，具有輸送量大，速度快，運轉輕快，能夠?qū)崿F(xiàn)多品種共線分流輸送的特點。

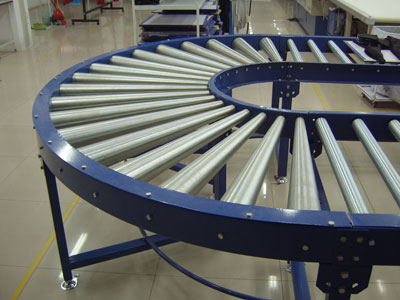

根據實際的需要，滾筒運輸機會有90度以上的轉彎設計，這里簡單分享下設計思路。
1。確定所需要的轉彎內半徑，常見的是R=900
2。根據物體的外形尺寸，計算出錐輥的滾筒面的寬度。
3。計算錐輥的大小徑，一般小徑是50，大徑是按照轉彎內外半徑計算所得。
4。計算轉彎?rùn)C(jī)所需要多少支錐輥。一般物體放在轉彎?rùn)C(jī)上是最少三支錐輥承受重量。如果是帶動力的轉彎?rùn)C(jī)，根據鏈輪的齒數計算出鏈條的節數。一般鏈條節數是偶數，不能為奇數。
5。根據物體的重量計算功率，根據所需要的運行速度，計算電機鏈輪的齒數。
